テクニカル資料(2003/01/18)

■■メインキーオフにてウインカー・ハザードを動作させない改造■■

初期ロット車はメインキースイッチの位置に関係なく
ウインカー・ハザードスイッチが動作します。
（4WayParkingLampのEU-ホモロゲーションによる仕様）

この車をキースイッチオフにてウインカー・ハザードが動作しないように
改造する方法を資料として提供させて頂きます。


　重　要　
この資料は整備作業に熟練した方を対象としています。
弊社はこのマニュアルの通りに作業した過程及び、
結果に生じた一切の怪我、トラブルの等の責任を負いません。

内容を熟読し、理解後に自己責任にて作業して下さい。


予備知識
出荷状態でのウインカーの配線は
"バッテリー＞ウインカーリレー＞ハンドルスイッチ＞各ウインカーランプ"　となっています

これを
"バッテリー＞メインキースイッチ＞ウインカーリレー＞ハンドルスイッチ＞各ウインカーランプ"
　と改造します。

配線色の説明
赤 ：バッテリー常時電源(常時＋１２Vが供給されているライン)
 茶 ：キーオン電源（キースイッチONにてバッテリーから＋１２Vが供給されるライン）
茶/白 ：ハンドルスイッチのウインカー電圧入力線

@作業準備

 警告
ショート事故を防ぐために必ず
作業前にバッテリー端子のマイナス側を外してください

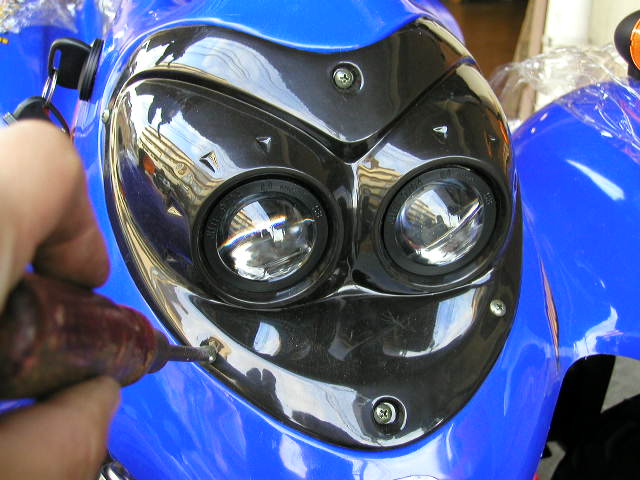

・ヘッドライトを取り外します
　ネジ６本を外すと手前に外れます
Aウインカーリレーの位置確認

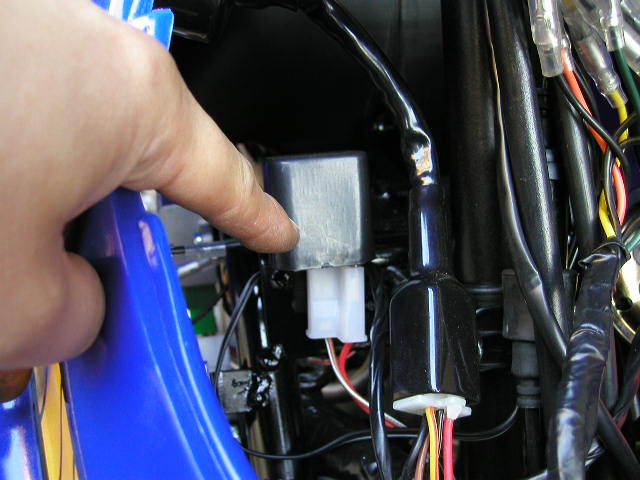

・指差の黒の四角箱がウインカーリレーです

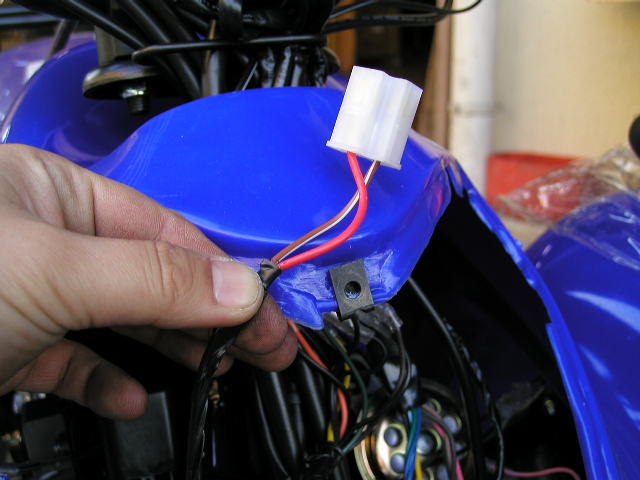

Bカプラーの取り外し

・ウインカーリレーに接続されている
　２極カプラーを下に引き抜きます

 注意
この際にカプラー本体（白）を持ってください。
配線を直接引くと配線が破損する可能性があります
Cリレーカプラー側配線の加工

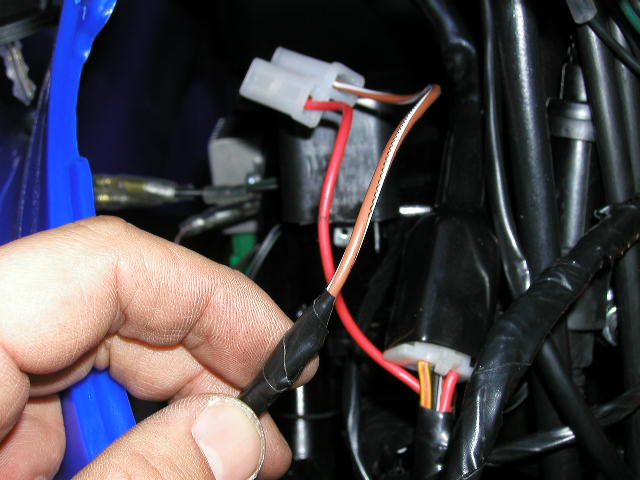

・テーピングを剥がします

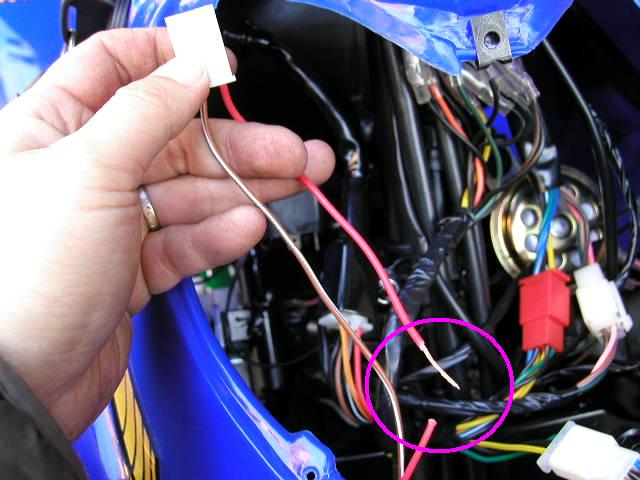

・赤色の配線カプラーから15cm程度の場所でカット。
  長さ2cm程度皮膜を剥きます

・車体側の残った配線を絶縁テーピングします

 警告
残った配線は確実に絶縁してください
怠るとショートし、車両火災の恐れがあります

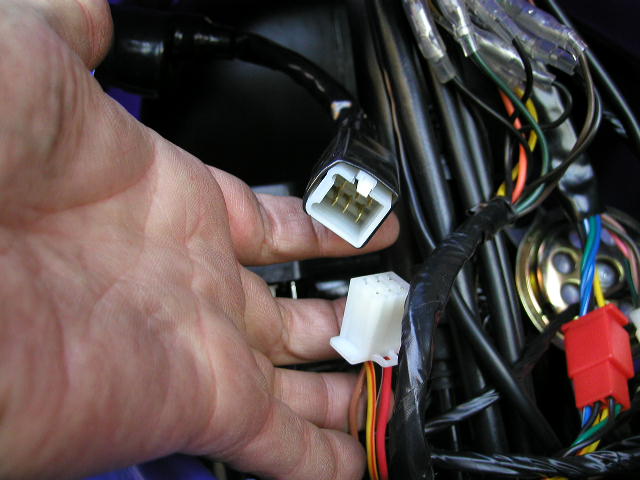

Dメインキーカプラーの取り外し

・メインキースイッチに接続されているカプラーを外します

・メインハーネス（車体）側の茶色線がKeyOn電源(※)です


(※)KeyOn電源：
　メインキースイッチオンでバッテリーから
　＋１２Vが供給されるライン

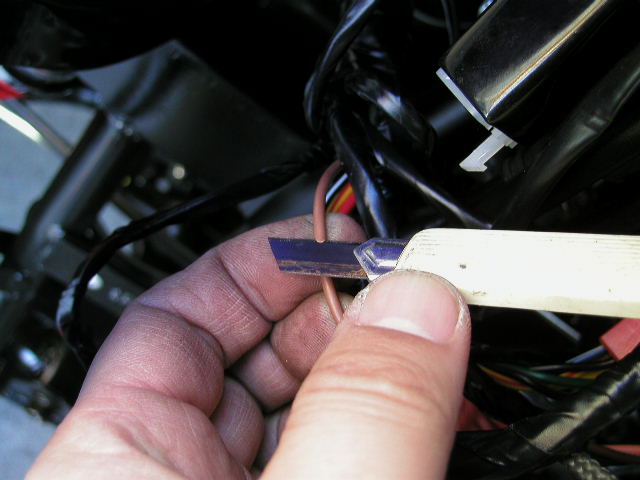

E車体側ハーネスの準備加工

・カッターナイフ等を使用して茶色配線の
　皮膜を剥きます

・万が一配線を切断(二断)してしまっても切断線の
　両側を次項のハンダ付作業で溶着すれば
　問題ありません、

・皮膜を剥く作業に自信の無い方は切断して
　しまったほうが、楽に作業できるかもしれません

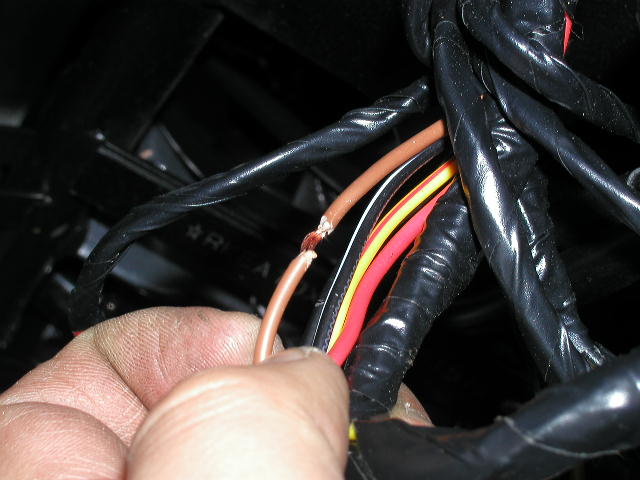

・皮膜を剥き、この状態に加工します

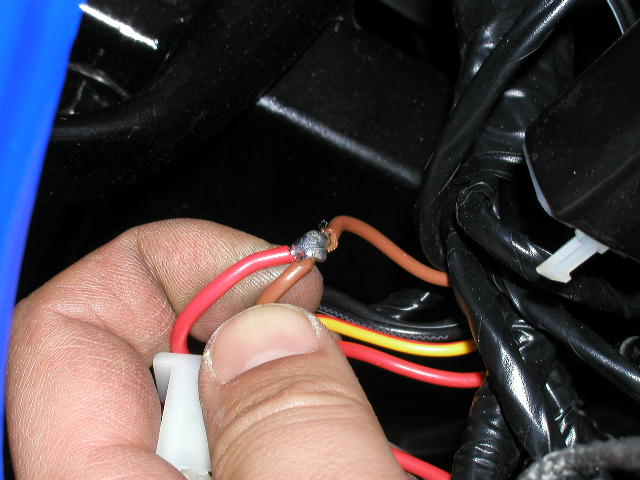

F結線とハンダ付け作業

・リレー側(赤)と車体側(茶)を結線し、
　その上から半田付します
G絶縁テーピング

・半田付けした個所を絶縁テープを利用し
テーピングします。

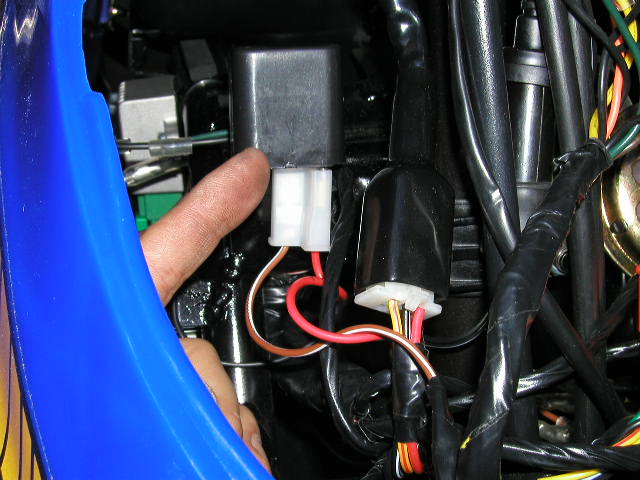

H各カプラーの復帰

・リレーとメインキースイッチの各カプラーを
　元どうり接続し完成です

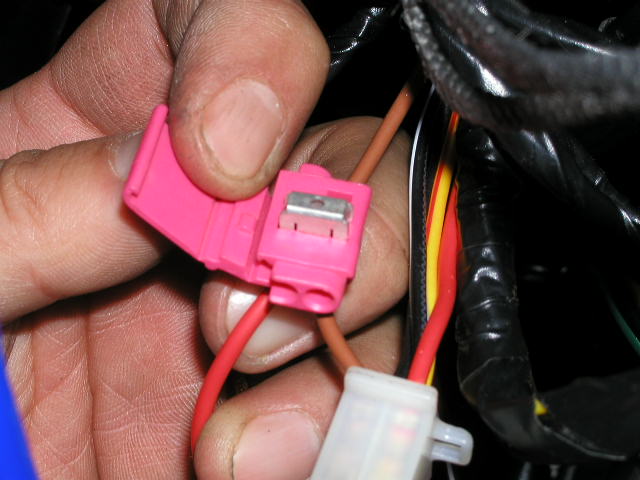

I番外編

半田付けが出来ない方は
画像のような結線器具を利用すると
比較的楽に作業可能です。
