DCTシフトドラムセンターボルトの交換

(2021/09/20)

NC700と前期NC750のDCTは
必ず壊れます。
早いと35,000km、頑張って70,000km
平均して50,000kmくらいです

繰り返しますが対象車は
「必ず壊れます」
大事に乗ろうが優しく乗ろうが関係ありません。

貴方の愛車への想いを考慮することなく
シフトモーターが無慈悲にシフトセンターボルトを叩くからです。
距離というより変速回数ですね。

しかし怖がることはなく対策品のボルトを1本交換するだけで治ります。
ドリーム店へ依頼すると５万円前後かかりますが
DIYでやれば650円＋オイル代＋２時間で終わります。

壊れる前に予防的交換をしましょう
下手な壊れ方すると事実上の全損になりかねません。
仮に ツーリング先で壊れると帰ってこれません

1：故障時の現象

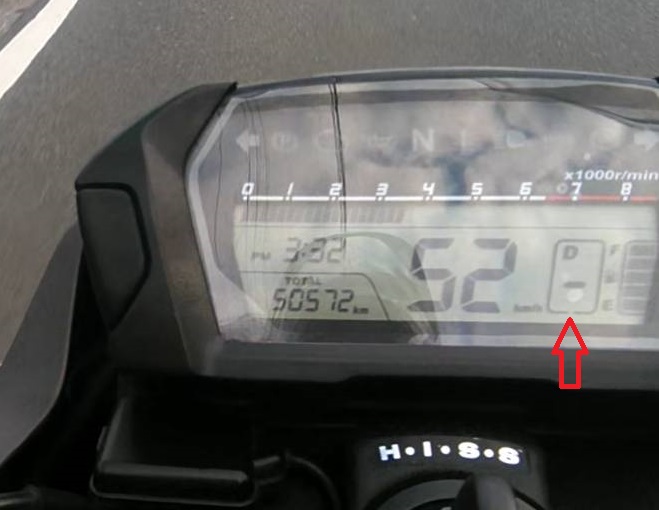

	・Nに入らない ・１～６の間で変わらない ・２速固定になる ・ギア表示がマイナス表示や点滅する ・エンジンが掛からない 等、通常とは違う動作します 停車後、車体を前後にゆすりながら始動させると ギアがNに入ることがあります。 Nに入らずエンジンが掛からない場合、 フロントブレーキレバーを握りながら スターターボタンを押すと強制始動します。 再起動後に復帰することもありますが 故障の前兆ですので諦めてサッサと治しましょう。
2：部品の手配
	■必要な部品等 センターボルト(対策品) 24315-HL4-000 1 ローラーピン 96220-40080 1 M6x15mmボルト 適当でOK 1 液体ガスケット 速乾性が便利 適量 12mmディープソケット センターボルト脱着用 1 を用意します。 古いパーツリストだとセンターボルトに 24315-HA0-000や24315-MGS-D20の記載がありますが 【必ず対策品のHL4を注文】すること
3：オイル抜き

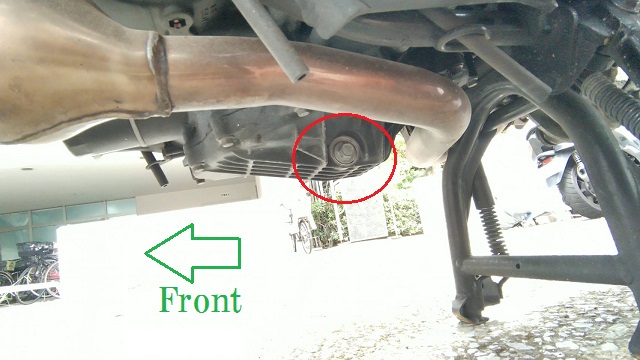

	２～３分暖気してオイルを落とします

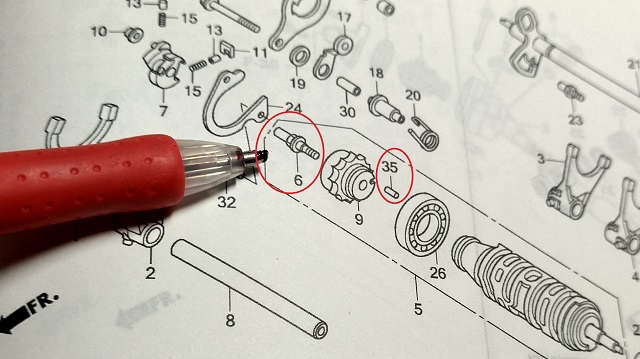

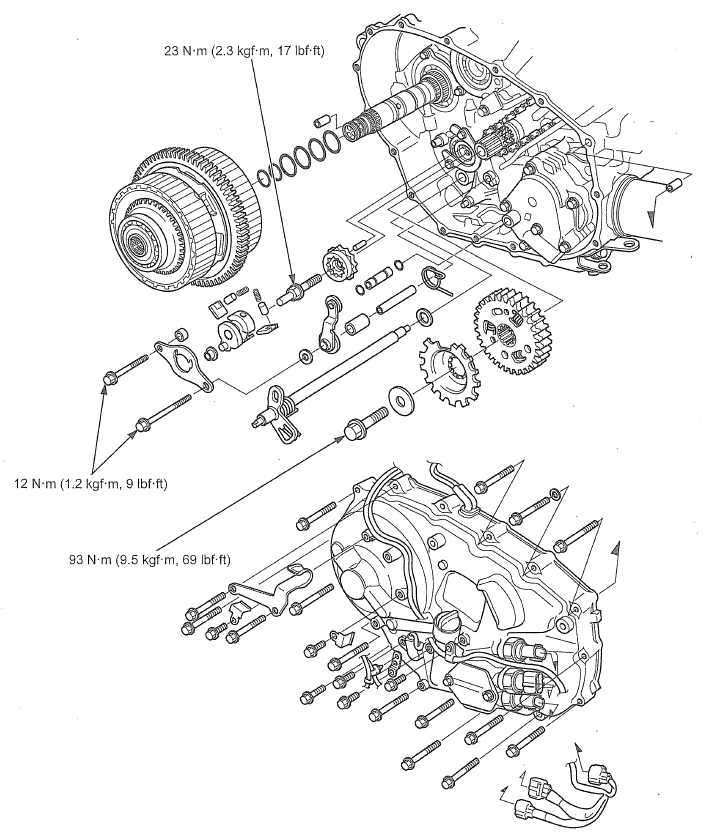

	その間に構造図の予習でも 今回トルク管理するところは センターボルトの23Nmと カム抑えの12Nmだけです あとは標準トルクでOK
4：右カバー外し

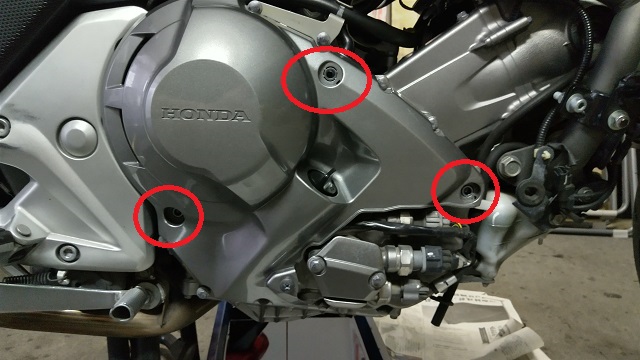

	プラスチックカバーを外します

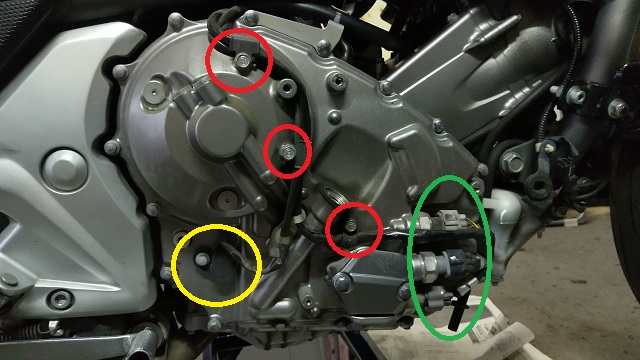

	①赤丸の配線クリップを外します ②緑丸の油圧バルブのコネクター３個外します ③黄丸のスピンドルセンサーを外します ④配線を上の方へまとめておきます

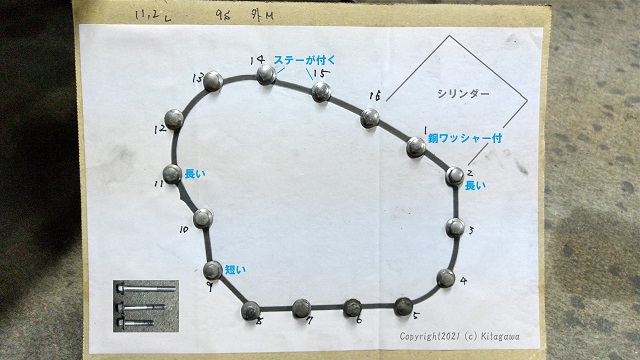

	外カバーのボルトを抜きます ポイントは銅ワッシャーのチェックとボルトの長さ めんどくさがらずにダンボールに絵を書いて 刺しておくと作業が捗ります

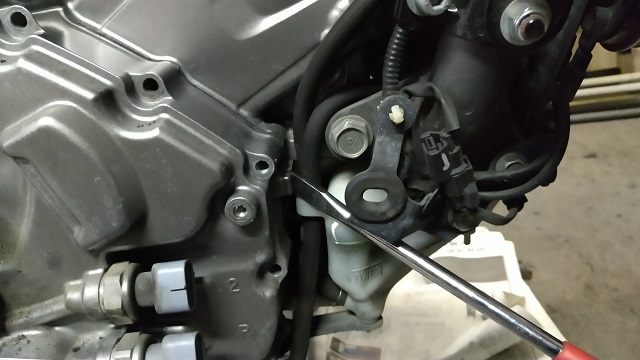

	カバーを割ります 各所に引っ掛けがあります マイナスドライバーやバールでもいいですが スライディングハンマーがあると便利

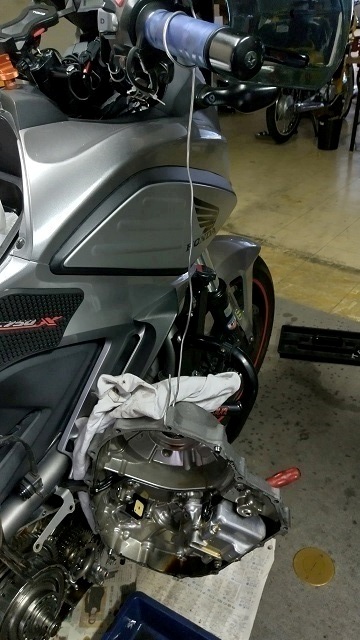

	針金でカバーを釣ります そこそこ重量があるので気を付けること 車体とケースの間をウエスで保護すると良いかも ケースの合わせ目を痛めるとオイル漏れの原因になります

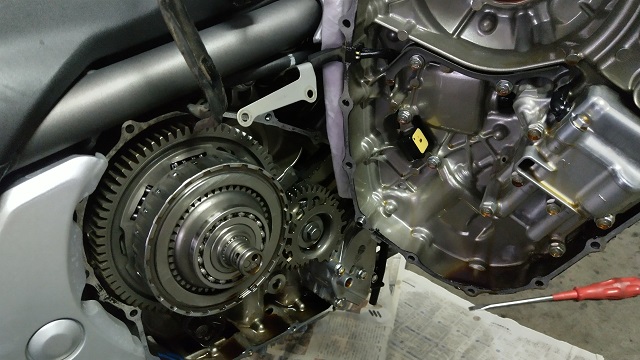

	この先から細かい作業が続きます。 コーヒーブレークしながら中身をウォッチしときましょう 左側の大きな塊がDCTのクラッチAssyです 手前側が奇数(1,3,5)ギア。奥が偶数(2,4,6)ギアです ※なぜ休むか → 各部品が熱くて作業できないためですｗ
5：クラッチ外し

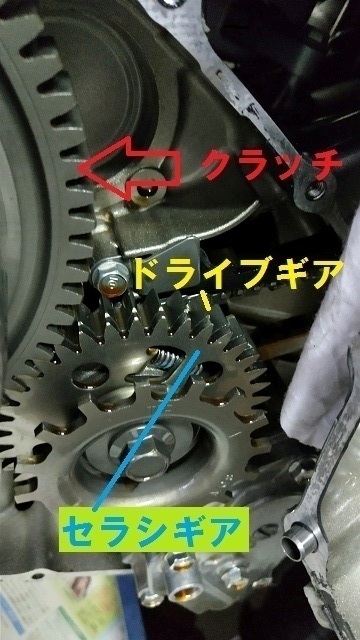

	まずここを観察して仕組みを理解してください クランク軸のドライブギアが２枚になっています 手前がバネで吊られている「セラシギア」 バックラッシュを緩和してギア鳴りを抑えます。

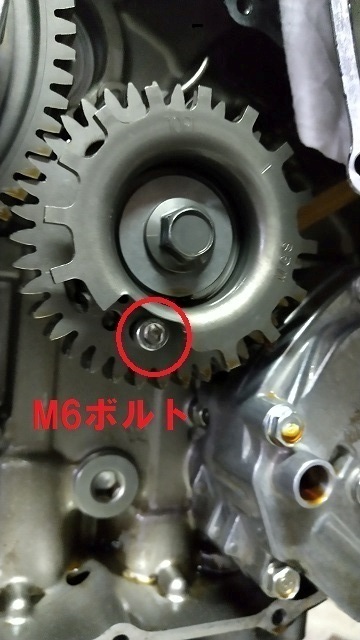

	クラッチと噛み合っているセラシギアがズレないように M6のボルトでキッチリ止めておきます これを忘れると組立の時に手が足りなくなります もちろん組んだ後は忘れずに外します

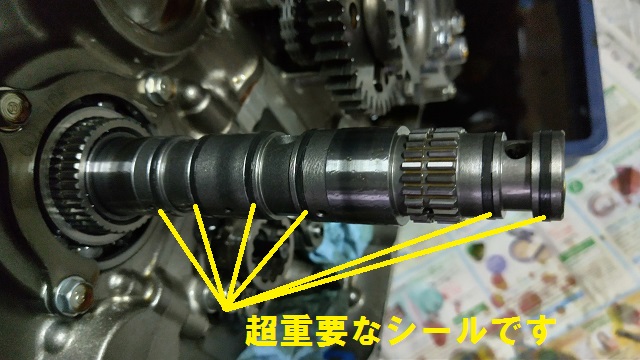

	重要なことなので先に説明します クラッチの止まっている軸には 【超重要なシール】があります これを絶対に傷つけないでください

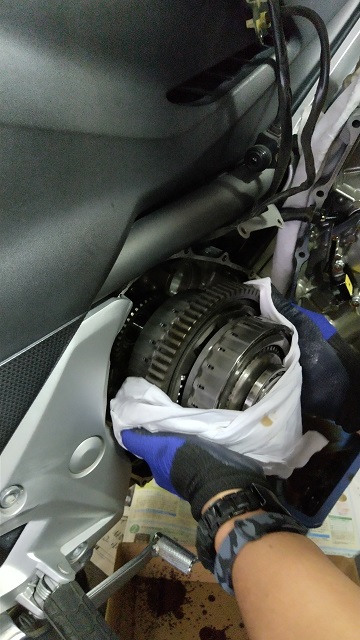

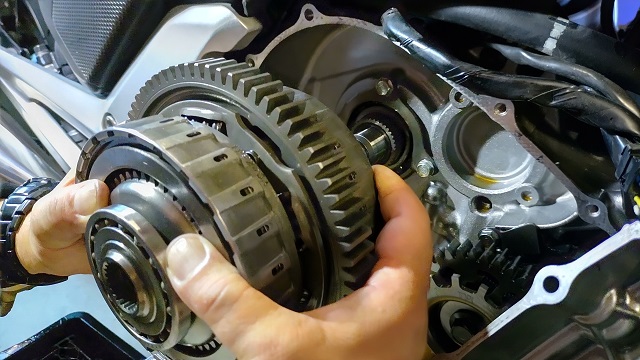

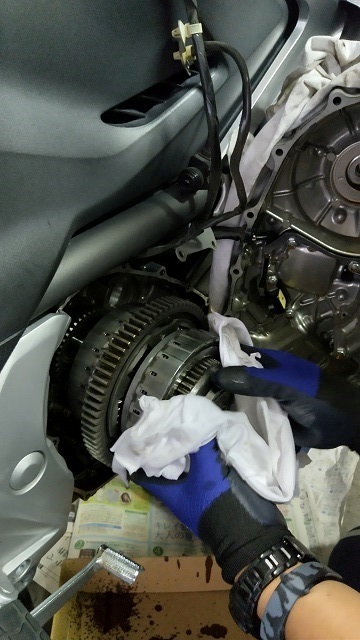

	シールを痛めないように両手を使い 真っすぐにクラッチを手前に抜きます 精密部品ですので綺麗な場所へ置きましょう
6：ボルト抜き

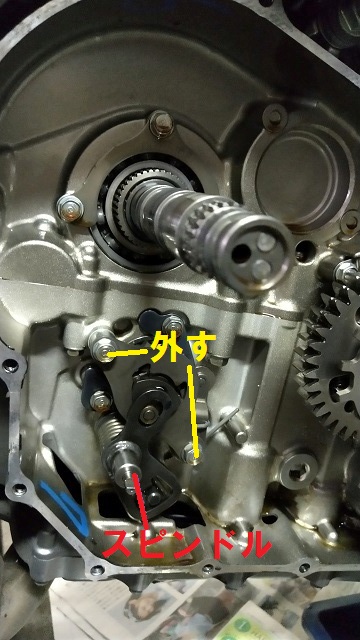

	スピンドルとボルト２本の位置を確認

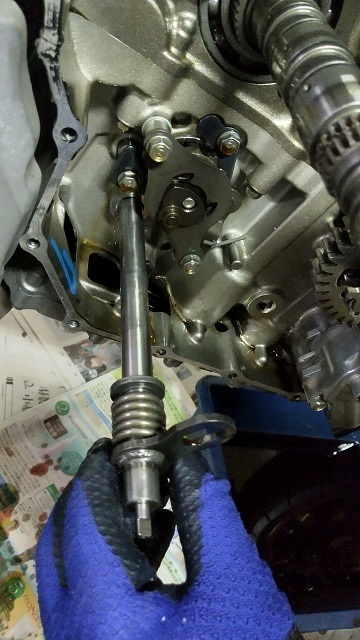

	スピンドルは手前に抜きます ワッシャーの落下に注意しましょう

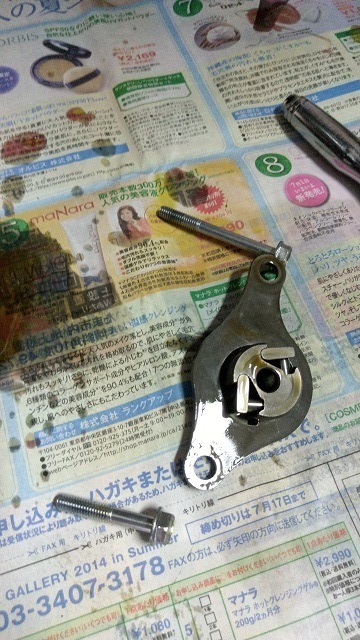

	ボルト２本抜くとカムとプレートが外れます ボルトは長い方が車体前側です このボルトは12Nmで締め付けます

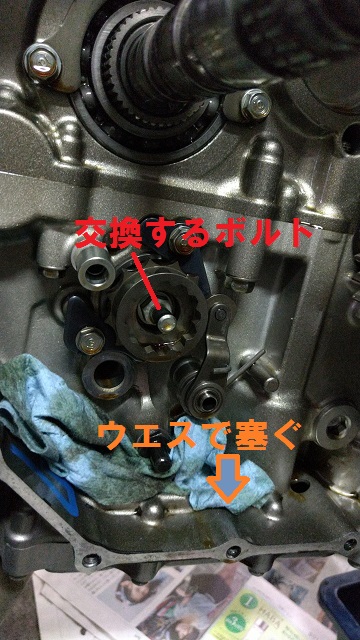

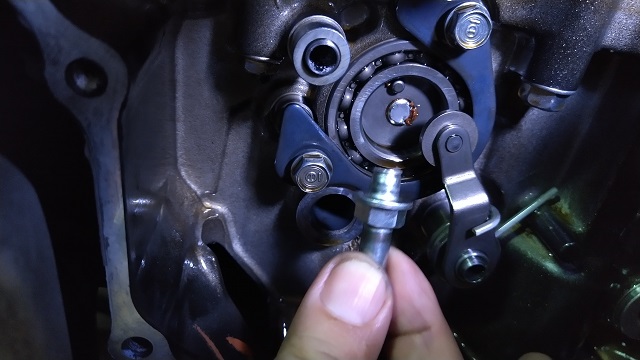

	落下事故防止のためオイルの穴をウエス等で塞ぎます 対象の交換するシフトセンターボルトを抜きます 本来は23Nmとネジロックで止まっています 折れている場合は破片を全て取り除きましょう ボルトが少し長いので12mmのディープが必要になります
	裏側のローラピンが入る溝を確認します

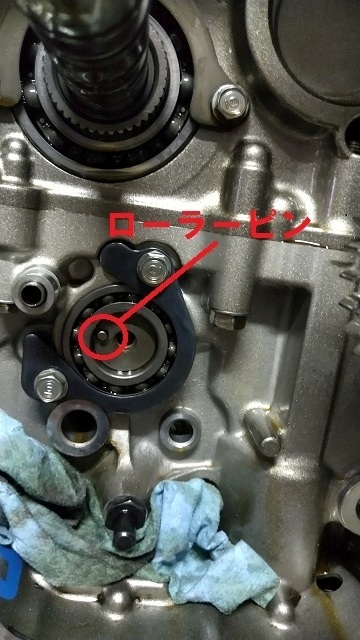

	ローラーピンを抜いて新品に入れ替えます 小さいので落下紛失に注意しましょう

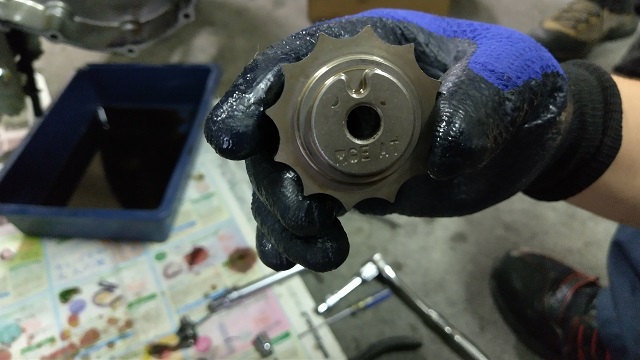

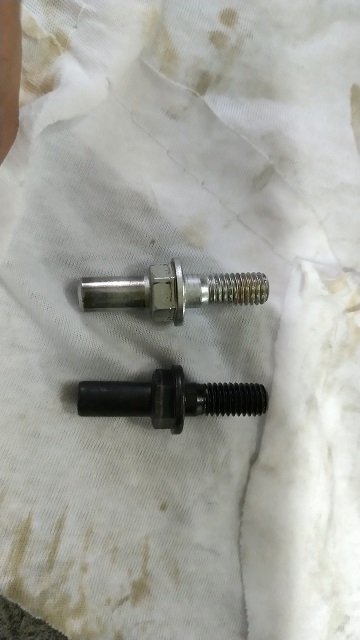

	上が未対策の折れるシフターピンです 下の黒いのが今回交換する対策部品 シフターの穴とボルトを脱脂してから ネジロックを塗布して23Nm で締め付けます 意外と軽いトルクですが、オーバートルクを掛けると 中のシフトアームが壊れたり抜けたりしますので 指定トルクは厳守してください シフトアームを壊すとクランクケース割りとなります
	参考写真 このようにドラム側でボルトが折れていた場合 エキストラクター(逆タップ)で抜くことになりますが 失敗するとクランクケースを分解する必要があり コスト的には事実上の全損となります。 自信の無い場合は諦めてショップに入庫してください 自分らはエキストラクター作業に6時間掛かりました
7:クラッチ組んで、元に戻して完了

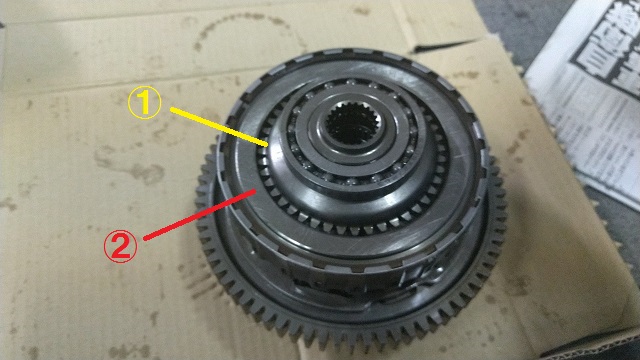

	①のインナーギアは②よりも下（中側）となります 浮いている場合は一旦抜いて再セットしてください。 裏側にも同様のパーツがありますのでチェックします

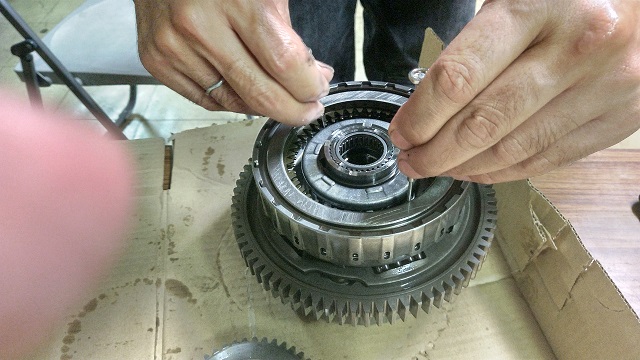

	クラッチ板は３枚あります スリットを精密ドライバー等で揃えてから インナーギアを落とし込みます かなり根気のいる作業です机の上で頑張って！

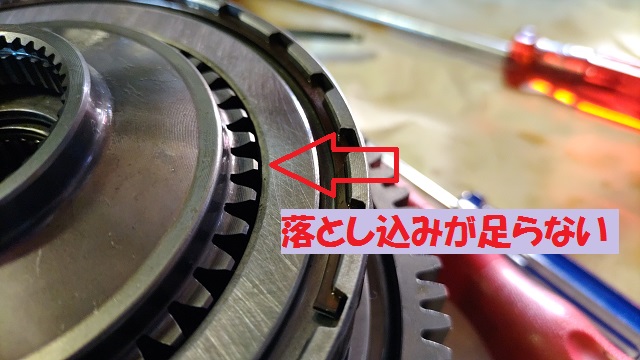

	落とし込みが足らない場合、 この写真は３枚のうち最後の１枚が入っていません。

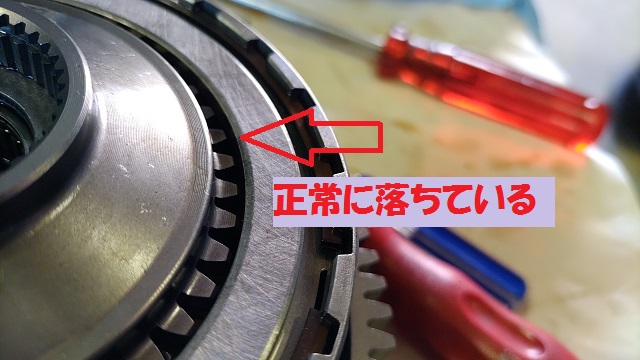

	正常に落ちるとお椀がツラより奥に入ります

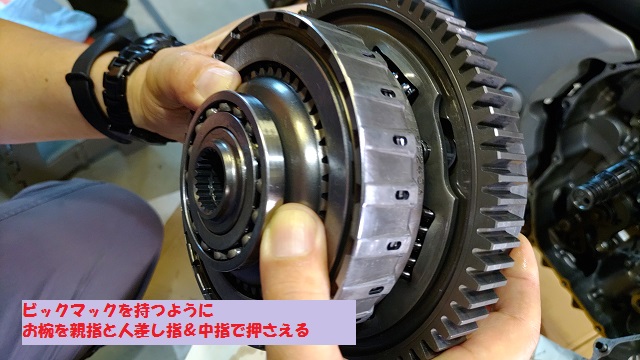

	せっかく苦労して入れたお椀ですから 大事に親指と人差し指＆中指で挟んで ビックマックを持つように持ち上げます

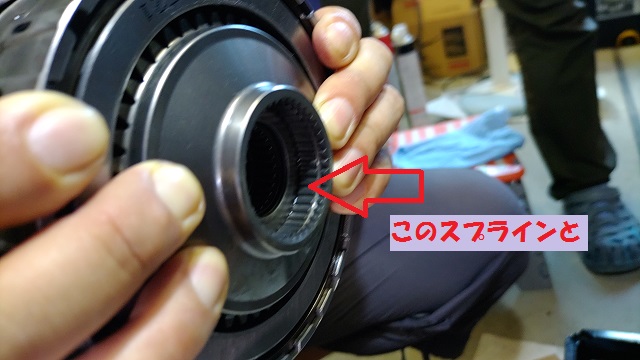

	クラッチ側のスプラインと...

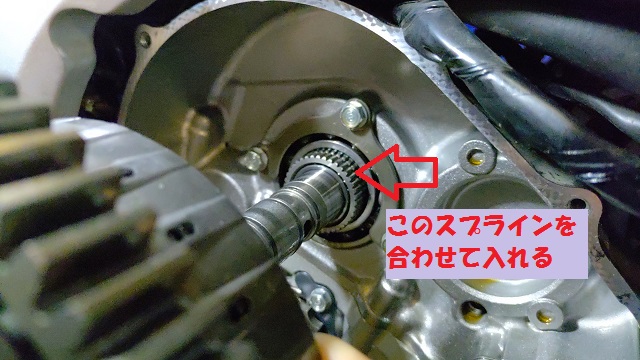

	車体側シャフトのスプラインを入れるだけの 簡単なお仕事ですｗ コツとしては ・外側(手前)スプライン ・セラシの付いてるギア ・内側(奥)スプライン という順序でハメると良いです
	根気要りますが頑張ってください 慣れてても数分格闘することが多いです ギアが入っていればタイヤ回すと シャフトスプラインが回りますので 助手にタイヤを回してもらうと楽かもしれません

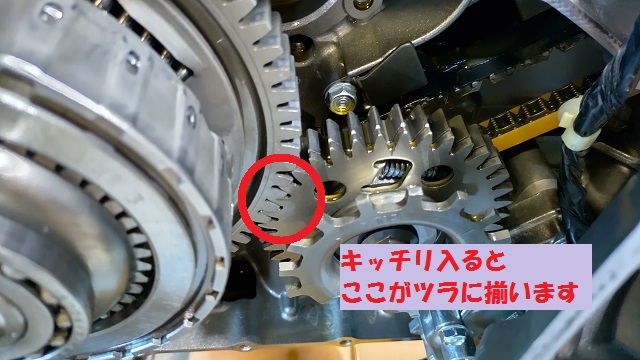

	どうしても入らない場合はセラシの２枚歯がキッチリ 揃っているか再確認してください。 必要であればお椀抜いた状態で入るかもチェック コトンという感じで奥まで入ればOK 確認はセラシギアのツラと...

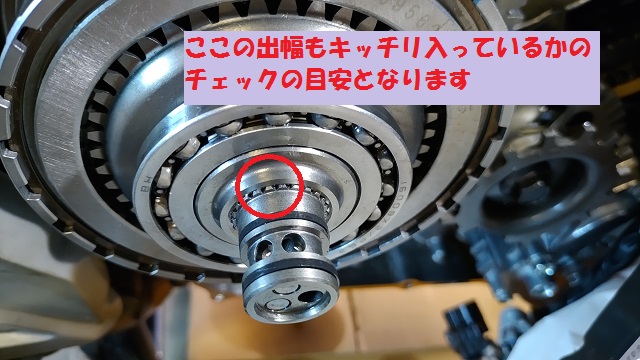

	シャフトのスプラインの出幅で確認できます
	簡単に書きましたが、結構難儀する作業ですので どうしてもできない場合は連絡頂ければ 電話でお話可能です。FBのグループ経由でどうぞ。 OKであれば液体ガスケットを使用してケースを戻して完了 再確認！ セラシのM6は回収したか？ おつかれさまでしたー♪
番外編 ： シフトモーター清掃

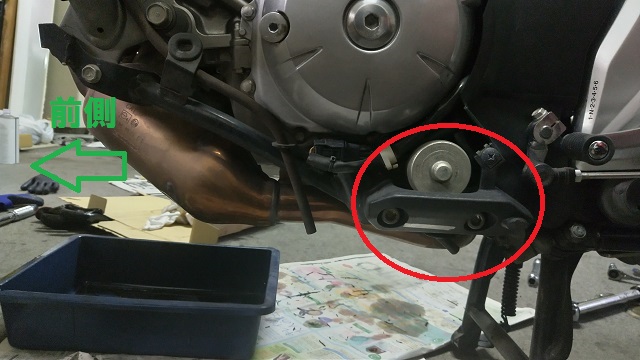

	液体ガスケットが乾くまで１～２時間かかります その間にモーターの清掃をしちゃいましょう シフトモーターも故障の要因となります ４～５万キロになったら掃除しましょう 本来は非分解部品ですが簡単にバラせます 位置は車両左側の中央下部分

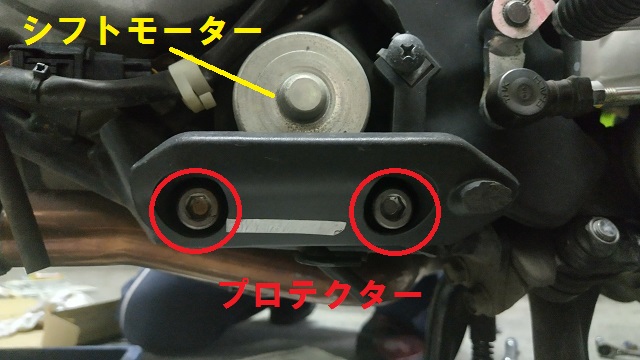

	プロテクターのネジ２本と モーターのネジ３本を外します

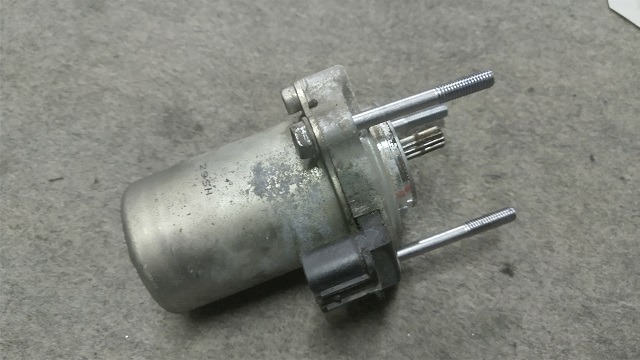

	コネクターを外して手前にポコっと抜きます Oリングがありますので紛失に注意

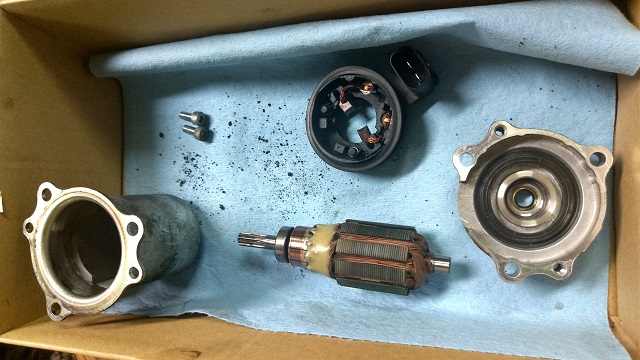

	ネジ２本で蓋を取るとバラせます カーボンが溜まっていると短絡故障します 黒いカーボン粉を丁寧に清掃して戻せば完了
